главная ДОМИК ДЛЯ ДЕТЕЙ 1.Фоторепортаж

Один из вариантов детского домика. Конечно придется потрудится, но кажется это того стоит. Сами понимаете такое строение ни на пару сезонов, а может даже и не на одно поколение. Тут есть место для фантазии, можно повесить качели, кольца, турник..., оборудовать под игровую - спорт площадку.

домик для детей1

Домик— каркасной конструкции, которая выполнена из строганого бруса 105x105 мм. Сечение бруса для подобной конструкции вполне может быть и меньше. Стойки каркаса с помощью металлических подпятников закреплены на бетонных опорах, в качестве которых могут служить как небольшие блоки, так и основания, отлитые непосредственно в грунте. Соединения большинства элементов каркаса выполнены с помощью металлических перфорированных уголков и саморезов, но вполне возможно применять и другие соединения, например, вполдерева.
Стропила — висячего типа опираются на брусья верхней обвязки и скреплены коньковыми стальными накладками — перфорированными пластинами. Обрешётка — сплошная, из тонкой шпунтованной доски. Кровля — мягкая битумная черепица. Под воздействием солнца битумная масса разогревается и плитки мягкой кровли приклеиваются «навечно», обеспечивая превосходную гидроизоляцию- Для монтажа мягкой черепицы не требуются специальные инструменты, в том числе не требуется дополнительных   аксессуаров   для устройства конька.
Обшит домик вагонкой, пол — шпунтованная 20-мм доска. На крытом крыльце предусмотрено ограждение с двумя проёмами. К одному из них пристроена прямая лестница с углом наклона 45 °.
В стенах домика предусмотрены окна с распашными ставнями, которые сделаны из 20-мм шпунтованной доски.

Внешний   вид,   план   и   проекции постройки приведены на рис. 1, 2. Узлы и отдельные элементы домика показаны на рис. 3-13.

Как построить домик для детей на даче своими руками.Чертеж.

домик для детей1

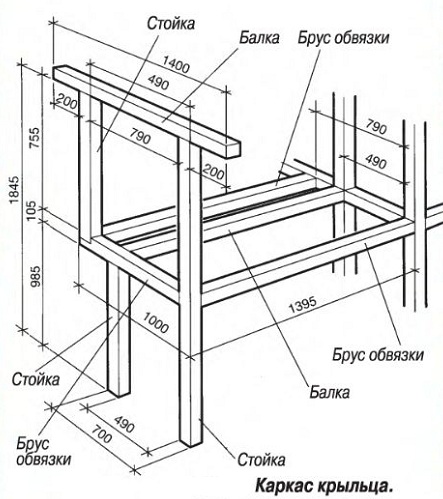

После монтажа каркаса крыльца можно приступать к установке длинных стропил.

домик для детей1

1. Разметив место будущих опор и выкопав ямы глубиной 30-40 см., в них укладывают и уплотняют раствор.
2.После начала схватывания раствора есть возможность выровнять поверхности опор по одному уровню.

домик для детей1домик для детей1

3.Если вы не предусмотрели забетонировать дюбель для крепления подпятника, придётся под него высверлить отверстие в бетоне.

4.Металлические подпятники позволяют легко установить стойки.

домик для детей1домик для детей1

5.Для крепления элементов верхней и нижней обвязки домика к стойкам применены металлические перфорированные уголки,
6.Верхняя обвязка каркаса домика состоит из двух продольных и двух поперечных брусьев.

домик для детей1домик для детей1

7. Продольный брус верхнем обвязки крепится к средней стойке с помощью металлических перфорированных уголков.
8.Угловой стык брусьев рамы крыльца выполнен вполдерева.

домик для детей1домик для детей1

9.Монтаж оконной рамы между стеновыми стойками.
10. Работая в одиночку, удобно к поперечному брусу верхней обвязки временно прикрепить опору поддерживающую стропило до его фиксации.

домик для детей1домик для детей1

домик для детей1

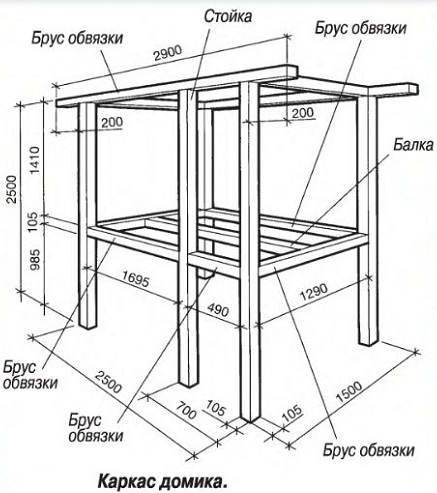

домик для детей на дачу сделаем своими руками.Каркас игрового домика для детей.

11.Фиксируют стропила гвоздями, забивая их в узкую кромку доски.
12.Каркас домика готов к настилке пола, обшивке стен, сооружению крыши и лестницы.

13. При настилке пола из шпунтованных досок гвозди следует забивать в паз, утапливая шляпки.



ддомик для детей1

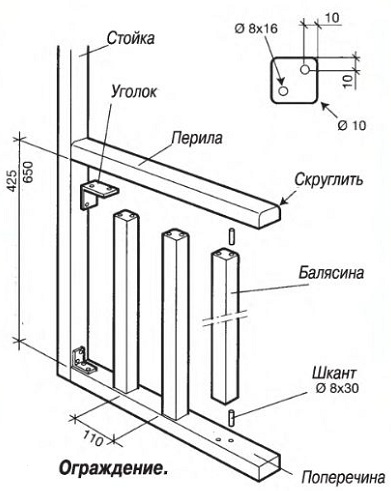

14. Собранные пролёты ограждения крыльца крепят к стойкам с помощью металлических уголков и саморезов.

15.Сборка с применением соединительных стальных перфорированных элементов не занимает много времени.

домик для детей1домик для детей1



16. Доски обшивки прикручивают саморезами к черепным брускам, прикреплённым к стойкам.
17.Обрешётка — сплошная из тонких шпунтованных досок.



домик для детей1д

18. Стропила в коньковой части фиксируют металлические накладки, установленные с обеих сторон.

19. Укладку полос мягкой кровли ведут снизу крыши вверх к коньку.
